Was sollten Sie über Sitze für Baumaschinen wissen?

Fahrersitze in schweren Maschinen sind kein Komfortzubehör. Es handelt sich um eine sicherheitskritische, produktivitätsbeeinflussende Komponente, die sich direkt auf die Gesundheit des Bedieners, die Präzision der Maschinensteuerung und die langfristige Mitarbeiterbindung auswirkt. Sitze für Baumaschinen müssen kontinuierliche Ganzkörpervibrationen absorbieren, längere Schichtdauern unterstützen und rauen Außenumgebungen standhalten – und das alles unter Einhaltung internationaler Ergonomie- und Sicherheitsstandards. Für Beschaffungsmanager, Flottenbetreiber und OEM-Zulieferer ist ein klares Verständnis der Sitztechnik unerlässlich, um vertretbare Beschaffungsentscheidungen treffen zu können.

Warum Sitztechnik bei Schwermaschinen wichtig ist

Bediener von Baggern, Radladern, Bulldozern und Motorgradern sitzen in der Regel 8 bis 12 Stunden pro Schicht. Während dieser Zeit sind sie Ganzkörpervibrationen (Ganzkörpervibrationen, WBV) ausgesetzt, die über das Fahrgestell und den Sitz übertragen werden. Eine längere WBV-Exposition steht in direktem Zusammenhang mit Erkrankungen der Lendenwirbelsäule, Müdigkeit und einer verkürzten Reaktionszeit. Die technische Qualität von Sitze für Baumaschinen bestimmt, wie viel Vibration den Körper des Bedieners erreicht und wie effektiv der Sitz Haltungsbelastungen ausgleicht.

Vibrationsexposition und ISO 2631-Standards

ISO 2631-1 definiert die Methode zur Messung und Bewertung der Exposition des Menschen gegenüber Ganzkörpervibrationen. Die Norm legt gesundheitsrelevante Warnzonen ab einem täglichen Vibrationsexpositionswert A(8) von 0,5 m/s2 fest. Die europäische Richtlinie 2002/44/EG legt einen Auslösewert von 0,5 m/s2 und einen Expositionsgrenzwert von 1,15 m/s2 für einen 8-Stunden-Arbeitstag fest. Die Schwingungsübertragungsfähigkeit eines Sitzes wird durch den Wert seiner effektiven Amplitudenübertragungsfähigkeit (SEAT) quantifiziert. Ein SEAT-Wert unter 1,0 bedeutet, dass der Sitz Vibrationen relativ zur Bodeneinwirkung dämpft. Hochwertige gefederte Sitze für schwere Maschinen erreichen typischerweise SEAT-Werte zwischen 0,6 und 0,85 im Frequenzbereich von 1–10 Hz, der für die Wirbelsäulenbelastung am relevantesten ist.

Kernkomponenten von Baumaschinensitzen

Eine vollständig spezifizierte Baumaschinensitz integriert mehrere funktionale Subsysteme. Jedes Subsystem trägt zum Bedienerschutz, zur Einstellbarkeit und zur Haltbarkeit bei. Zu den Hauptkomponenten gehören:

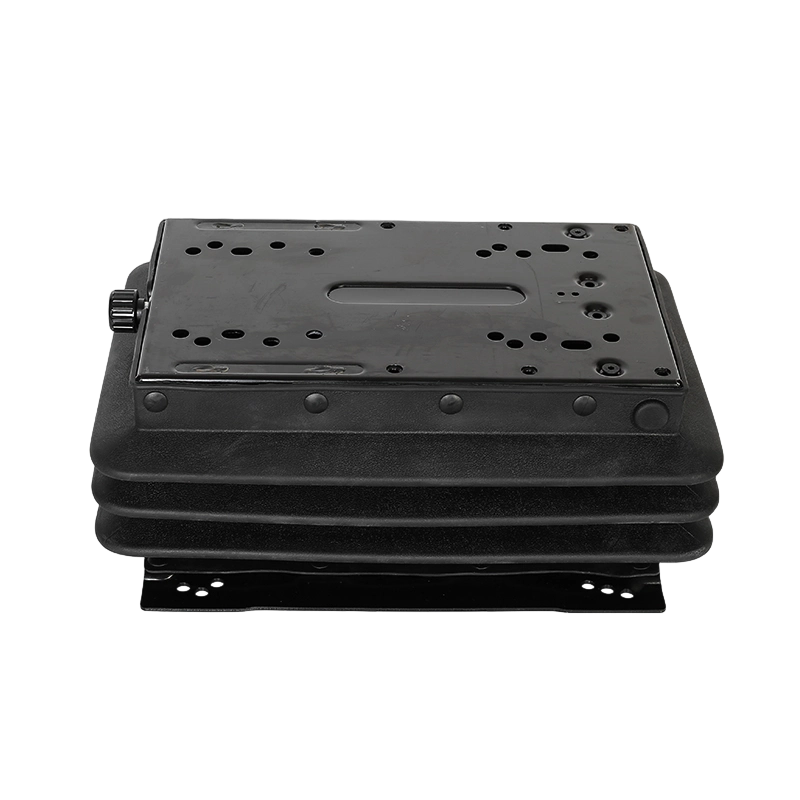

• Aufhängungsmechanismus: Das primäre Schwingungsisolationssystem. Mechanische Scheren-, Luft- oder Hybridsysteme isolieren die Sitzschale von Bodenvibrationen. Die Hublänge liegt typischerweise zwischen 80 mm und 120 mm.
• Sitzschale und Rückenlehnenschaumstoff: Hochdichter Polyurethanschaum (Dichte 45–60 kg/m3) sorgt für anfänglichen Komfort und Druckverteilung. Die Schaumstoffqualität bestimmt die langfristige Ermüdungsbeständigkeit.
• Bezugsmaterial: Vinyl-, Stoff- oder Lederbezüge werden je nach Klima, Hygieneanforderungen und Abriebfestigkeit ausgewählt. Vinyl ist Standard für den Außenbereich und feuchte Umgebungen.
• Längsverstellung: Ermöglicht dem Bediener, die Reichweite der Bedienelemente zu optimieren. Der Standardhubbereich beträgt 150 mm bis 200 mm mit Verriegelungsschritten von 25 mm.
• Höhenverstellung: Die mechanische oder pneumatische Höheneinstellung ist für Bediener unterschiedlicher Körpergröße geeignet. Der typische Bereich liegt zwischen 60 mm und 100 mm vertikaler Bewegung.
• Lordosenstütze: Verstellbare Lendenwirbelsäulensysteme, entweder mechanisch oder pneumatisch, halten die natürliche lordotische Krümmung der Lendenwirbelsäule bei längerem Betrieb aufrecht.
• Armlehnen: Feste, klappbare oder verstellbare Armlehnen reduzieren die Schulter- und Nackenbelastung beim Steuerbetrieb. Die Höhen- und Winkelverstellbarkeit der Armlehnen ist in Baggerkabinen von entscheidender Bedeutung.
• Sicherheitsgurt und Montageplatte: Der integrierte einziehbare Beckengurt oder der 3-Punkt-Gurt erfüllt die ISO 6683- und ROPS/FOPS-Kabinenanforderungen für Überrollschutzsysteme.

Arten von Aufhängungssystemen im Vergleich

Das Federungssystem ist die leistungskritischste Komponente in jedem Sitz für schweres Gerät. Verschiedene Aufhängungstechnologien bieten unterschiedliche Kompromisse zwischen Kosten, Einstellbarkeit, Schwingungsisolationsbereich und Wartungsanforderungen. Die folgende Tabelle vergleicht die drei wichtigsten Aufhängungstypen, die in verwendet werden Baumaschinensitze mit Federungssystem Konfigurationen.

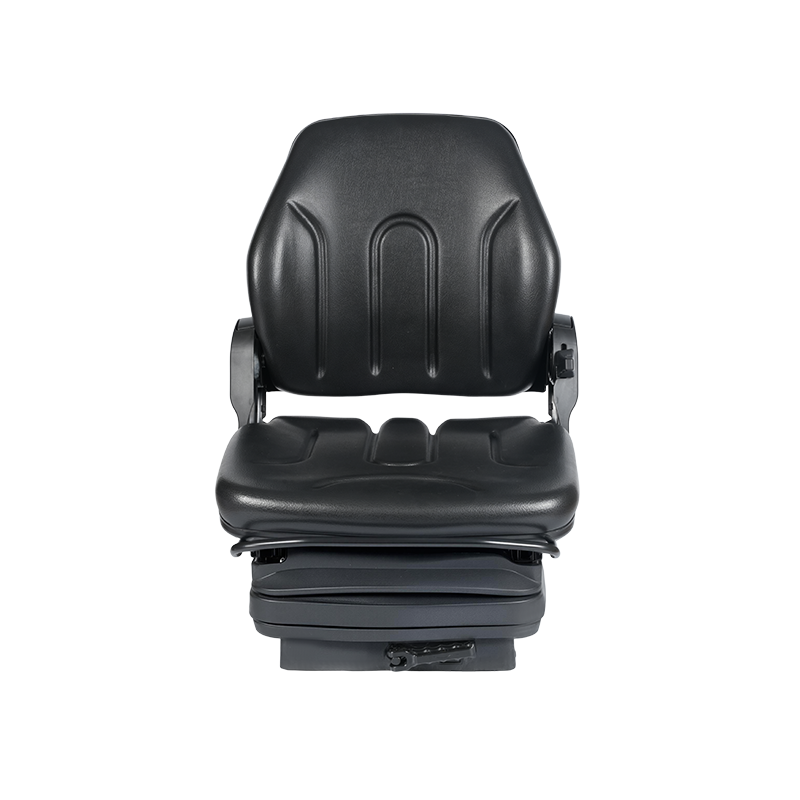

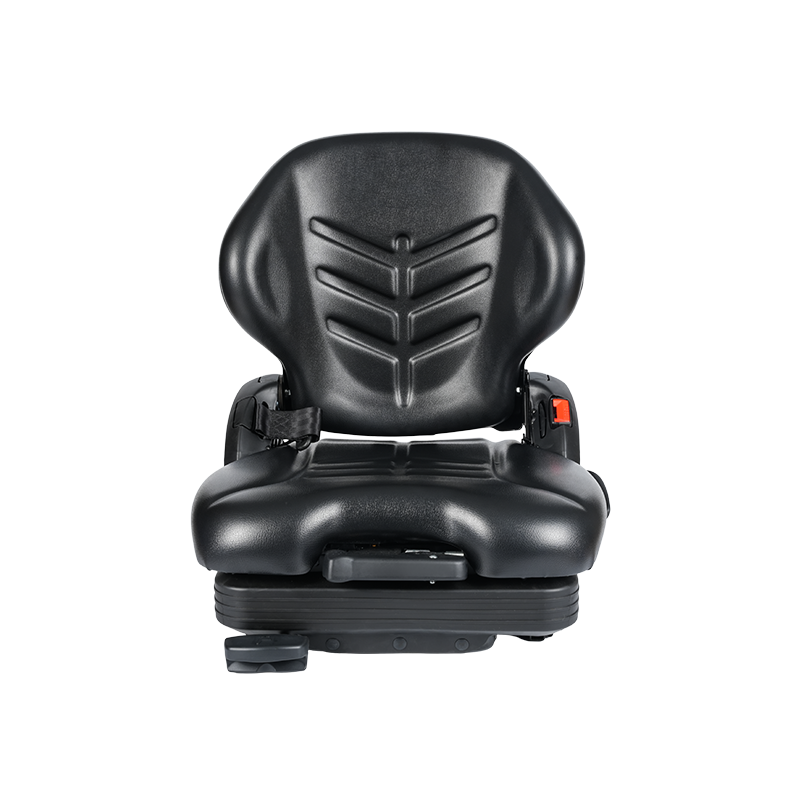

Baumaschinensitze mit Federungssystem

Ergonomisches Design für die Leistung des Bedieners

Die ergonomische Konstruktion von Sitzmöbeln für schwere Geräte geht über den Verstellbereich hinaus. Es befasst sich mit der Interaktion zwischen der Körpergeometrie des Bedieners, der Steuerungsanordnung der jeweiligen Maschine und den Haltungsanforderungen der Arbeitsaufgabe. Schlechtes ergonomisches Design führt zu Muskel-Skelett-Erkrankungen, Ermüdung des Bedieners und vermindertem Situationsbewusstsein – was alles das Unfallrisiko erhöht.

Ergonomische Baumaschinensitze für Bagger

Ergonomische Baumaschinensitze für Bagger haben spezifische Designanforderungen, die sich von Radlader- oder Bulldozersitzen unterscheiden. Baggerführer drehen den Oberkörper häufig und müssen Joystick-Bedienelemente erreichen, die auf verstellbaren Konsolen angebracht sind, die an der Sitzstruktur befestigt sind. Das bedeutet, dass der Sitz als Kontrollplattform und nicht nur als Sitzfläche fungieren muss. Zu den wichtigsten ergonomischen Parametern für den Baggersitz gehören:

• Sitzwinkel: Eine leichte Vorwärtsneigung von 3 bis 5 Grad verringert den Hüftbeugungswinkel und verringert die Kompression der Lendenwirbelsäule während der Oberkörperrotation.
• Kompatibilität der an der Armlehne montierten Konsole: Die Sitzstruktur muss standardisierte Befestigungspunkte für Joystick-Konsolen bieten, typischerweise unter Verwendung von 4-Loch-DIN- oder ISO-Schraubenmustern.
• Neigungsbereich der Rückenlehne: Ein minimaler Neigungsbereich von 15 bis 25 Grad gegenüber der Vertikalen ermöglicht es dem Bediener, seine Haltung während der Pausen anzupassen, ohne die Kabine verlassen zu müssen.
• Seitliche Oberschenkelunterstützung: Die konturierten Seitenwangen der Sitzschale reduzieren das Verrutschen während der Schwenkzyklen der Maschine und verbessern die Stabilität des Bedieners.

Gewichtseinstellung von Baumaschinensitzen: So funktioniert es

Eine Gewichtsanpassung ist unerlässlich, da Federungssysteme so abgestimmt sind, dass sie innerhalb eines definierten Lastbereichs arbeiten. Der Betrieb eines Sitzes außerhalb seines vorgesehenen Gewichtsbereichs verringert die Isolationseffizienz und erhöht die Vibrationsübertragung. Die meisten Sitze für schwere Geräte sind für Bediener mit einem Gewicht zwischen 50 kg und 130 kg ausgelegt, wobei der Federungssollwert einstellbar ist, um die Isolierung für das tatsächliche Bedienergewicht zu optimieren.

Mechanische vs. Luftgewichtseinstellung

Einstellung des Sitzgewichts für Baumaschinen Systeme fallen in zwei Hauptkategorien. Bei mechanischen Systemen wird eine Schraubenfeder über einen Drehknopf oder Hebel vorgespannt. Luftsysteme verwenden eine Druckblase, die über ein Ventil eingestellt wird. Die folgende Tabelle vergleicht beide Methoden anhand der Kriterien, die für Flottenbeschaffungsentscheidungen am relevantesten sind.

Materialien und Haltbarkeit

Die Materialauswahl für Sitzkomponenten bestimmt direkt die Lebensdauer unter Feldbedingungen. Auf Baustellen sind Arbeiter in globalen Einsatzszenarien UV-Strahlung, Schlamm, Hydraulikflüssigkeit, Regen und extremen Temperaturen von minus 30 bis plus 70 Grad Celsius ausgesetzt.

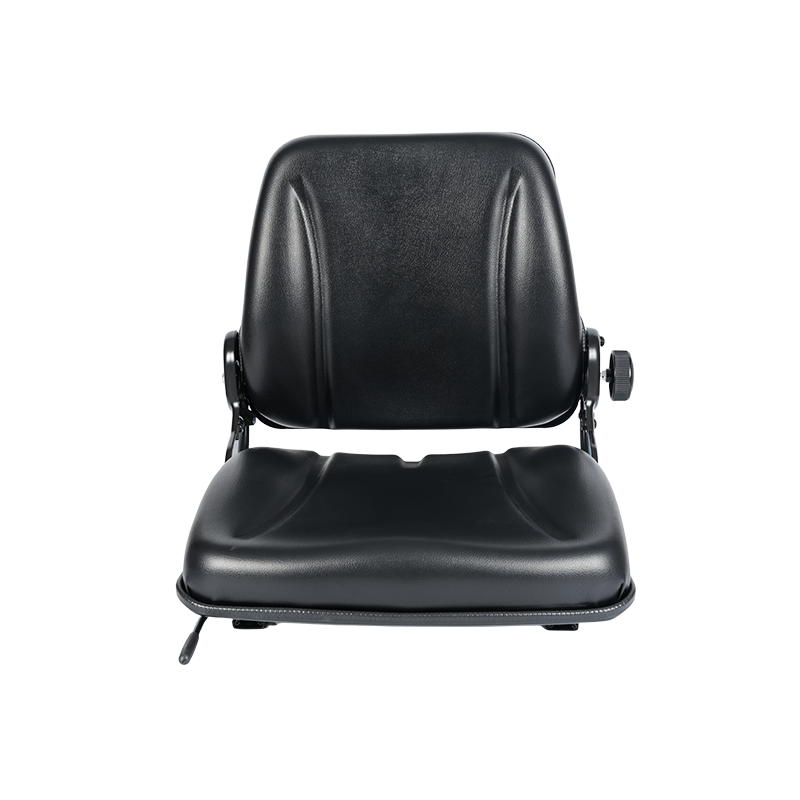

Wasserdichte Baumaschinensitze für den Außenbereich

Wasserdichte Baumaschinensitze für den Außenbereich erfordern eine Kombination aus versiegelten Bezugsmaterialien, korrosionsbeständigen Rahmenkomponenten und einer entwässerungsorientierten Sitzschalengeometrie. Die folgenden Materialspezifikationen definieren einen langlebigen Outdoor-Sitz:

• Bezugsmaterial: PVC-beschichtetes Vinyl mit einer Mindestdicke von 0,8 mm und einer Martindale-Abriebfestigkeit von mindestens 50.000 Zyklen. UV-Stabilisatorzusätze verhindern die Rissbildung der Oberfläche nach längerer Sonneneinstrahlung.
• Schaumstoffkern: Geschlossenzelliger Polyurethanschaum in der Sitzschale verhindert die Aufnahme von Feuchtigkeit. Offenzelliger Schaumstoff in der Rückenlehne ist akzeptabel, wenn er mit einer Feuchtigkeitssperrschicht überzogen ist.
• Rahmen und Sockel: Der pulverbeschichtete Stahlrahmen mit einer Mindestschichtdicke von 60 Mikrometern bietet Korrosionsschutz in nassen und salzhaltigen Umgebungen. Beschläge aus Edelstahl sind für Anwendungen auf dem Meer oder an der Küste vorgesehen.
• Entwässerungsrinnen: Geformte Entwässerungswege in der Sitzschale sorgen dafür, dass das Wasser abfließen kann und sich nicht unter dem Bediener ansammelt.

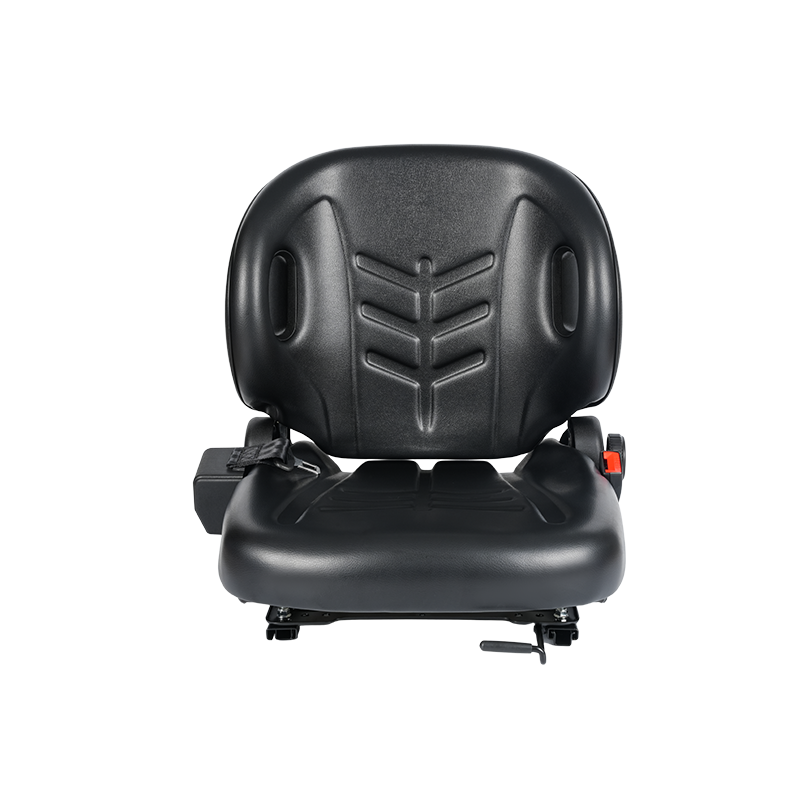

Ersatzsitze für Baumaschinen: Beschaffungskriterien

Ersatzsitze für Baumaschinen müssen dem Dimensions- und Funktionsumfang der Spezifikation des Originalgeräteherstellers (OEM) entsprechen. Eine falsche Montage beeinträchtigt die Sicherheit des Bedieners und kann zum Erlöschen der Maschinengarantie führen. Die folgenden Kriterien sollten für die Beschaffung von Ersatzsitzen gelten:

• Kompatibilität der Montagemuster: Überprüfen Sie vor der Bestellung die Schraubenmusterabmessungen (normalerweise 4-Loch-Muster im Abstand von 150 x 150 mm oder 200 x 200 mm) anhand der Sitzmontageplatte der Maschine.
• Federweg und Gewichtsbereich: Stellen Sie sicher, dass der Hub der Ersatzaufhängung und der Gewichtsbereich des Bedieners mit der Originalspezifikation übereinstimmen, um die Schwingungsisolationsleistung aufrechtzuerhalten.
• Schnittstelle zur Armlehnenkonsole: Vergewissern Sie sich bei Baggern und Teleskopladern mit integrierten Steuerkonsolen, dass der Ersatzsitz die vorhandenen Konsolenmontageteile akzeptiert.
• Sicherheitsgurtstandard: Ersatzsitze müssen über ein Sicherheitsgurtsystem verfügen, das nach ISO 6683 oder einem gleichwertigen Standard zertifiziert ist, der für die ROPS-Zertifizierung der Maschine erforderlich ist.
• Abmessungsumschlag: Sitzbreite, -höhe und -tiefe müssen in die vorgesehenen Freiraumzonen des Fahrerhauses passen. Übergroße Ersatzteile können den Ein- und Ausstieg sowie die Notausstiegswege in der Kabine behindern.

Checkliste für die B2B-Beschaffung

Für Flottenmanager, OEM-Einkaufsteams und Aftermarket-Händler, die in großen Mengen einkaufen, sollten die folgenden Elemente in jedem Sitzspezifikationsdokument oder jeder Angebotsanfrage enthalten sein:

• Dokumentation zur ISO 7096-Konformität: Fordern Sie Testberichte an, die bestätigen, dass der Sitz die Laborvibrationstestanforderungen nach ISO 7096 für die entsprechende Maschinenklasse (EM1 bis EM9) erfüllt.
• Gewichtsverstellbereich und Nenngewicht des Bedieners: Bestätigen Sie das minimale und maximale Bedienergewicht, für das die Federung ausgelegt ist.
• Spezifikation des Bezugsmaterials: Fordern Sie ein Materialdatenblatt mit Angaben zur Abriebfestigkeit, UV-Beständigkeit und Temperatureinsatzbereich an.
• Schaumdichte und ILD (Indentation Load Deflection): Geben Sie die Mindestschaumdichte (45 kg/m3 für die Sitzschale) und den ILD-Wert (typischerweise 35–45 N für Konstruktionssitzanwendungen) an.
• Garantiebedingungen: Definieren Sie die Mindestgarantiezeit (in der Regel 12 bis 24 Monate) und die abgedeckten Fehlermodi, einschließlich Aufhängungsmechanismus, Schaumstoff und Abdeckungsintegrität.
• Mindestbestellmenge und Vorlaufzeit: Legen Sie Mindestbestellmengen und Produktionsvorlaufzeiten sowohl für Standardkatalogsitze als auch für individuell konfigurierte Varianten fest.
• Ersatzteilverfügbarkeit: Bestätigen Sie die Verfügbarkeit einzelner Ersatzkomponenten (Aufhängungssätze, Schaumstoffsätze, Abdeckhäute) zur Unterstützung von Flottenwartungsprogrammen.

Häufig gestellte Fragen

1. Was ist die ISO-Norm für die Prüfung von Baumaschinensitzen?

ISO 7096 ist die wichtigste internationale Norm für die Laborbewertung der Ganzkörperschwingungsübertragungsfähigkeit Sitze für Baumaschinen . Es definiert neun Maschineneingangsspektren (EM1 bis EM9), die verschiedenen Maschinentypen entsprechen, wie z. B. Radladern, Bodenverdichtern und Raupenbaggern. Jedes Spektrum simuliert das für die jeweilige Maschinenklasse typische Schwingungsprofil. Um als konform zu gelten, muss ein Sitz beim Test anhand des relevanten Eingangsspektrums einen maximalen SEAT-Wert (typischerweise 1,0 oder weniger, je nach Klasse) erreichen. Käufer sollten ISO 7096-Testberichte von Sitzlieferanten anfordern und überprüfen, ob das getestete Eingangsspektrum mit dem Zielmaschinentyp übereinstimmt.

2. Wie oft sollten Baumaschinensitze ausgetauscht werden?

Die Lebensdauer hängt von den Betriebsstunden, dem Gewicht des Fahrers, den Umgebungsbedingungen und der Art der Aufhängung ab. Als allgemeine Richtlinie gilt, dass Aufhängungsmechanismen alle 2.000 Betriebsstunden überprüft und ausgetauscht werden sollten, wenn Messungen des SEAT-Werts oder eine physische Inspektion eine verminderte Isolationsleistung ergeben. Ein Druckverformungsrest des Schaumstoffs von mehr als 25 Prozent der ursprünglichen Dicke ist ein verlässlicher Indikator dafür, dass der Schaumstoff der Sitzschale ausgetauscht werden muss. Abdeckungsmaterialien für Außenanwendungen müssen aufgrund von UV-Strahlung und Abrieb normalerweise alle 3 bis 5 Jahre ausgetauscht werden. Proaktiver Austausch von Ersatzsitze für Baumaschinen vor einem Ausfall verringert das Verletzungsrisiko für den Bediener und vermeidet ungeplante Ausfallzeiten.

3. Kann ein Universalsitz einen OEM-spezifischen Sitz ersetzen?

Universelle Aftermarket-Sitze können OEM-Sitze ersetzen, wenn das Montagemuster, der Abmessungsbereich, die Federungsspezifikation und der Sicherheitsgurtstandard alle auf Übereinstimmung überprüft werden. Viele Aftermarket-Anbieter stellen Sitze mit verstellbaren Montageadaptern her, die für mehrere Schraubenmuster geeignet sind. Allerdings erfordern Sitze mit integrierten Steuerkonsolen – wie sie bei Baggern üblich sind – maschinenspezifische Konsolenmontageschnittstellen, die Universalsitze möglicherweise nicht unterstützen. Vergleichen Sie immer das Maschinenmodell, die Kabinenabmessungen und die Anforderungen an die Konsolenbefestigung, bevor Sie einen universellen Ersatz für Flottenanwendungen festlegen.

4. Was ist der Unterschied zwischen einem mechanischen und einem luftgefederten Sitz für den Baugebrauch?

Ein mechanisch gefederter Sitz nutzt ein Schraubenfeder- und Dämpfersystem, um Vibrationen zu isolieren. Es benötigt keine externe Energiequelle und eignet sich gut für Maschinen ohne Druckluftversorgung. Ein luftgefederter Sitz nutzt eine Druckblase, um das Gewicht des Bedieners zu tragen und Vibrationen zu isolieren. Es ermöglicht eine präzisere Gewichtseinstellung und erzielt im Allgemeinen niedrigere SEAT-Werte im gesamten Gewichtsbereich des Fahrers. Luftsysteme erfordern eine saubere, trockene Druckluftversorgung mit 6 bis 8 bar, die die meisten modernen Baumaschinen über die Klimaanlage oder den Pneumatikkreislauf der Kabine bereitstellen. Für die Flottenbeschaffung Baumaschinensitze mit Federungssystems In-Luft-Konfigurationen werden für Anwendungen mit hohem Betriebsstundenaufkommen bevorzugt, bei denen die Minimierung der Vibrationsbelastung das Hauptziel ist.

Referenzen

• Internationale Organisation für Normung. ISO 7096: Erdbaumaschinen – Laborbewertung der Fahrersitzvibrationen . ISO, Genf.
• Internationale Organisation für Normung. ISO 2631-1: Mechanische Vibrationen und Stöße – Bewertung der Exposition des Menschen gegenüber Ganzkörpervibrationen, Teil 1: Allgemeine Anforderungen . ISO, Genf.
• Europäisches Parlament und Rat. Richtlinie 2002/44/EG über Mindestanforderungen für Gesundheit und Sicherheit hinsichtlich der Gefährdung von Arbeitnehmern durch physikalische Einwirkungen (Vibrationen) . Amtsblatt der Europäischen Union, 2002.
• Internationale Organisation für Normung. ISO 6683: Erdbaumaschinen – Sicherheitsgurte und Sicherheitsgurtverankerungen – Leistungsanforderungen und Tests . ISO, Genf.
• Griffin, M.J. Handbuch der menschlichen Schwingung . Academic Press, London, 1990.
• Europäische Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz. Ganzkörpervibrationen: Exposition von Arbeitern im Bausektor . EU-OSHA, Bilbao, 2008.
